Identificación de los Componentes Electrónicos.
CODIGO DE COLORES
El código de colores consiste en un conjunto de líneas pintadas alrededor de las resistencias. Con los colores de estas líneas se puede conocer el valor de la resistencia en ohmios y que tan exacto es el valor
DETERMINACION DEL VALOR DE UNA RESISTENCIA
Para determinar el valor de una resistencia que está marcada con el código de colores, debemos seguir estos pasos: Leemos la franja de la tolerancia, que está representada por el color situado más a la derecha. Después leemos el valor nominal de la resistencia:
· El color de la primera franja de la izquierda indica la primera cifra significativa.
· La segunda franja de color, la segunda cifra significativa.
· La tercera franja de color, el número de ceros que van detrás de las cifras anteriores.
Ejemplo:
Rojo, Violeta, Amarillo, Dorado: 270 Ω
Tolerancia: 283.5 +5%
283.5 - 5%
PROTOBOARD
El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.
Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:
PROTOBOARD
El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo.
Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:
Estructura del protoboard: Básicamente un protoboard se divide en tres regiones:
A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados.
B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí.
C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.
B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí.
C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas.
La resistencia 1 sirve para poder proteger el LED
El LED sirve para poder ver si el circuito funciona, si está bien polarizado brillara
La batería sirve para poder darle energía al circuito
En este circuito podrás ver cómo funciona un LED y cuál es la importancia de la resistencia.

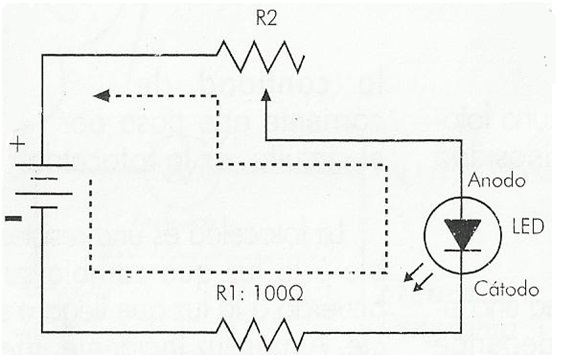

control del brillo del LED
La resistencia 1 sirve para poder proteger el LED
El LED sirve para poder ver si el circuito funciona, si está bien polarizado brillara
La batería sirve para darle energia al circuito
El potenciómetro es una resistencia variable y va controlar el paso de corriente que pasara por el circuito haciendo que la intensidad de la luz del LED varié dependiendo donde este el eje movible
En este circuito podremos ver cómo es que el potenciómetro va cambiando la intensidad de corriente que pasa haciendo que el LED también cambie la intensidad de su LED
LED activado por luz
El LED sirve para poder ver si el circuito funciona, si está bien polarizado brillara
La batería sirve para poder darle energía al circuito
La fotocelda actuara como una resistencia variable entre más luz haiga en el ambiente menor será su valor y entre menos luz haiga mayor será su valor
